新車の購入を気にカーナビでもつけようかと思い、カーショップへ。目指すはＤＶＤカーナビだ！ずいぶん値段が
高いなー．．．そうだとりあえず手持ちのノートパソコンを生かそう！！ インターネットで検索．．．．ソニーの
ＩＰＳ−５２００とＰＣＭＣＩＡインターフェースのセットもありましたが、手持ちのノートはＰＣＭＣＩＡスロットは１つのみ。
これでは地図データのＣＤ−ＲＯＭの接続ができなくなる。ＲＳ−２３２Ｃ経由で接続できるアンテナでなければ．．
（ＩＰＳ−５２００もＲＳ−２３２Ｃで接続できますがＰＣＭＣＩＡカードが無駄になります。） さらに検索すると．．．
ジュピターというアンテナ・受信機のセットが良さそうとなる。１２ｃＨパラレル受信、Ｄ−ＧＰＳ（ディファレンシャル
ＧＰＳ）対応可能。早速購入。価格は１７０００円と以外に安い。インターネット上での注文には不安がありましたが
早速注文、なんと翌々日には手元に、早い！！！
早速開梱しました。

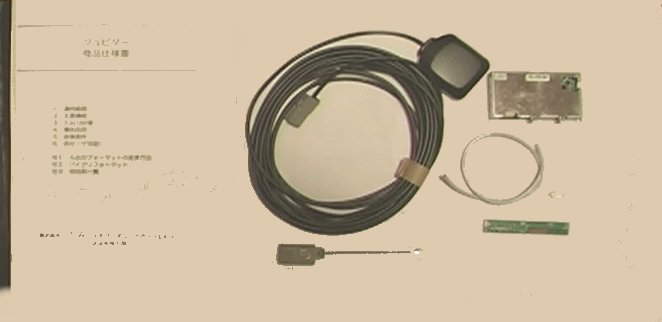

これが、ＧＰＳアンテナ・受信機一式です。

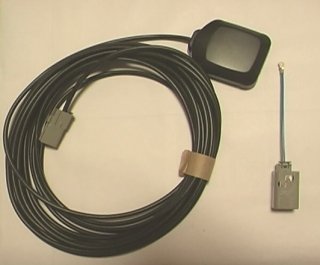

ＧＰＳアンテナ部分です。ケーブルの長さは５ｍもあります。１ＢＯＸ ＲＶ車でも引き回しには苦労しませんね、
右端に見えるのは、アンテナケーブルを受信機に接続する
ための、変換コネクターです。

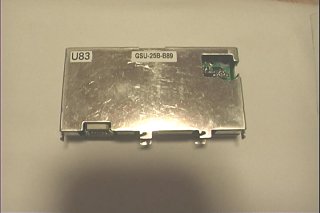

受信機本体です。たいへんコンパクトです。
今回は実験のために、バラックとしておりますが、本来は
ケースに入れた方が良いでしょう。
アンテナは、左の写真のように、コネクターで受信機に接続します。

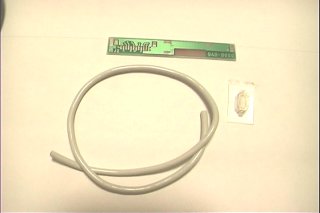

受信機本体より、信号を取り出さすための、ケーブルとコネクター部品一式です。
（Ｊ３コネクター）

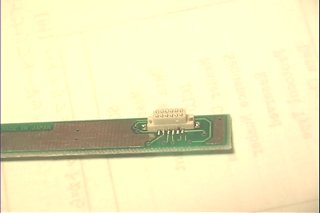

写真上部に見える基盤に、右真ん中のコネクターを半田付け
します。その後、写真下のケーブルを半田付けします。
Ｊ３コネクターは小さいので、ＩＣ用の低ワット数の半田ごてを使用して、半田付けします。
たいへん細かいので、最新の注意をもって、作業を行います。
線の端末は、あらかじめ、半田メッキをしておくと、その後の作業が楽になります。

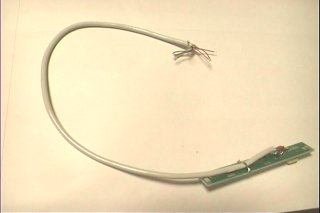

信号取り出しコネクターが完成です。
でもこのままではパソコンのＲＳ２３２Ｃ端子には接続できません。
ＧＰＳ受信機の信号レベルはＴＴＬレベルですので、そのままパソコンのＲＳ２３２Ｃポートに接続しても動作
しませんし、ＲＳ２３２Ｃポートからの信号をＧＰＳ受信機に接続しますと、ＧＰＳ受信機が破損してしまいます
そのため、ＴＴＬ＜＝＞ＲＳ２３２Ｃのレベル変換を行う必要があります。
そのためのコンバーターＩＣが発売されていますのでそれを利用しますと簡単に相互のレベル変換が可能です。
以下部品表です。
１．ＭＡＸ２３２ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１
２．１マイクロＦのコンデンサー．．．．．．．．．．．．．．．．．．．．．．．．．．４
３．ＤＳＵＢ２５Ｐｉｎオス又はＤＳＵＢ９Ｐｉｎメスコネクター．．．．．．．．．．．．．１
４．配線材少々．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１
５．ケース．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１

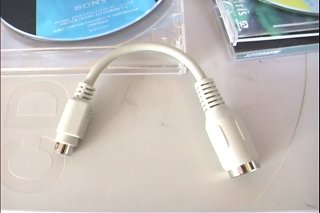

６．ｍｉｎｉ ６ｐｉｎ ＤＩＮコネクターか下図のＡＴ−ＰＳ２変換コネクター ．．． １
（ＤＯＳ／Ｖ パソコン ＰＳ／２マウスポートからの電源取出し用）
ｍｉｎｉ ６ｐｉｎ ＤＩＮコネクターが入手できない場合このアダプターでしたら、地方のパソコンショップでも
入手可能でしょう。このＡＴコネクター側を切断し、電源ケーブルとして使用します。

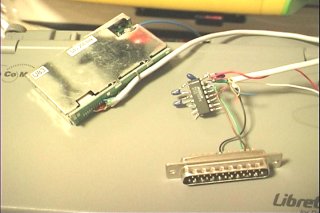

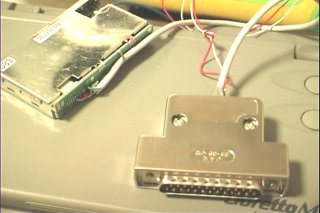

ＧＰＳ受信機からＲＳ２３２Ｃレベルコンバーターと ＤＳＵＢ２５Ｐｉｎコネクターへの変換部全景。
ＲＳ２３２ＣレベルコンバータはＤＳＵＢ２５Ｐｉｎコネクターの中に
内蔵させました、ＩＣ部分を自己融着テープでぐるぐる巻きにして
入れました。
